Ryszard Kaczmarek

Interfejsy CAT wg. SP3CHT

Interfejs musb1017
z wbudowaną kartą dźwiękową !!!

UWAGA : W związku z przejściem na emeryturę zakończyłem montaż interfejsów !!!
Nie będę też zajmował się lutowaniem samych kabli !!!

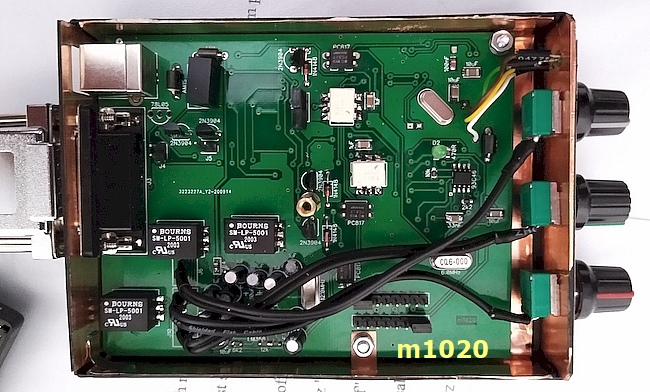

Ostatnio we wrześniu 2020 roku zrobiłem projekt płytki drukowanej dla interfejsu, który nazwałem "m1020". Wersja powstała aby przetestować możliwości produkcji w dużej "fabryce" PCB !!" . Zmontowałem parę interfejsów bazujących na tej płytce i wyniki są bardzo dobre.

Na tej stronie pragnę przedstawić Państwu kolejny model interfejsu mojej konstrukcji : "musb1017". Następca poprzednich modeli : musb1014, 1013, 1012, musb0512, musb0811
i musb2232fka2. Jest to wersja interfejsu ze zmienioną, zmodyfikowaną płytką drukowaną (inne transformatory liniowe), która umożliwia zastosowanie dodatkowego wzmacniacza

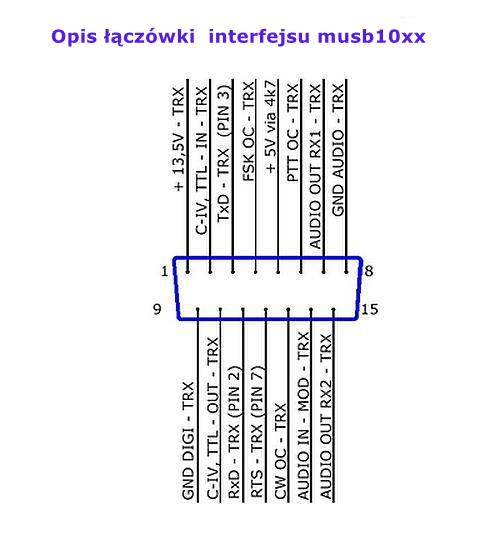

(ok. 6 dB) w torze odbiorczym. Modyfikacja wynika z chęci "wsparcia" starszych, mniej wydajnych komputerów z systemem Windows XP. Interfejs jest zamknięty w pudełku o wymiarach: wysokość 25mm, szerokość 95mm i głębokość 130mm. Wyprowadzenia dla sygnałów sterujących transceivera i toru dźwiękowego za pomocą łączówki DB-15. Połączenie USB z komputerem za pomocą gniazda USB-B. Interfejs jest separowany optoelektronicznie w torze cyfrowym. Tor dźwiękowy separowany transformatorowo zbudowany jest w wersji zapewniającej współpracę z dwoma odbiornikami transceivera. Każdy z torów audio jest wyposażony w potencjometr regulacji poziomu. Układ interfejsu jest przeznaczony do współpracy z transceiverami pracującymi w standardach CAT : RS-232 lub C-IV. Wyboru "typu" pracy CAT dokonujemy przestawiając "zworkę" wewnątrz obudowy. "Standardowo" interfejs jest wyposażony w układ pozwalający na definiowanie "źródeł sygnałów" dla PTT i CW. Układ umożliwia "zasilanie" od strony transceivera za pomocą napięcia 13,8V (78L05) lub alternatywnie za pomocą wlutowanej przetwornicy DC/DC (5V/5V) z portu USB komputera.

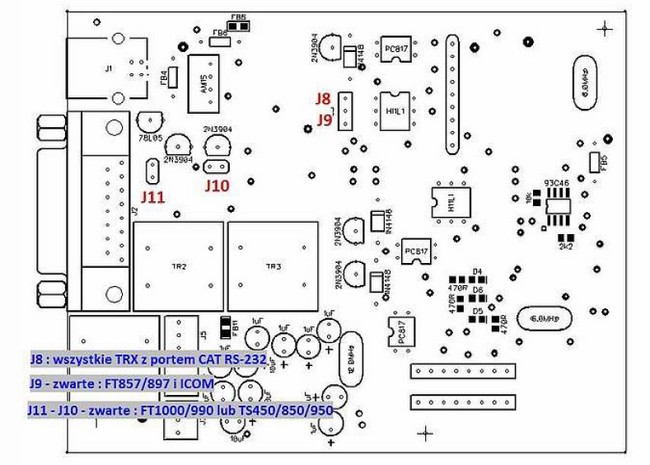

Ze względu na ograniczoną ilość wyprowadzeń łączówki (DB-15) i wykorzystaniem jednego pinu dla różnych rodzajów komunikacji CAT, koniecznością stało się wprowadzenie dodatkowych dwóch zworek konfiguracyjnych.

Pragnę poinformować zainteresowanych pracą interfejsu w systemie Linux, że dzięki uprzejmości kolegi Rafała SQ7OTA umieściłem "procedurę instalacji" w tym systemie operacyjnym (plik w formacie PDF).

Przetestowałem instalację interfejsu poprzez port USB 3.0 w systemie Windows 10 PRO 64 bit, wszystko pracuje OK !!! Teraz u mnie pracuje interfejs z Windows 10 PRO 64 bit. Sterowniki FTDI - wersja najnowsza dostępna w sieci.

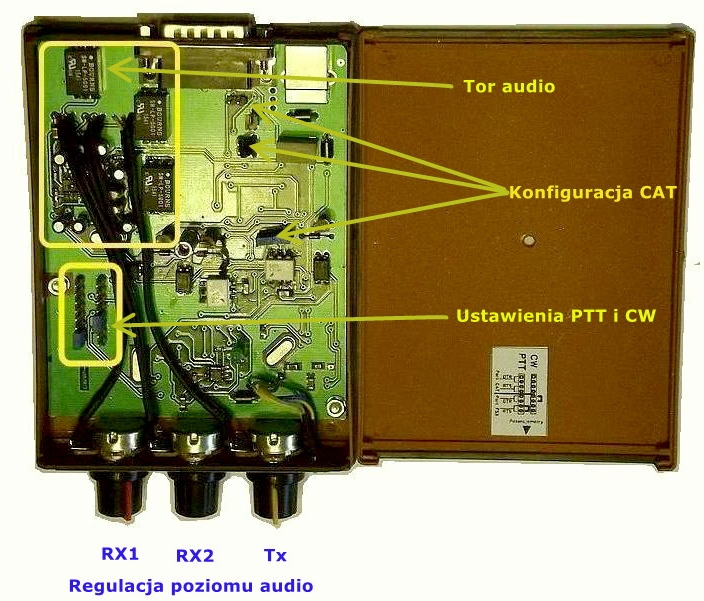

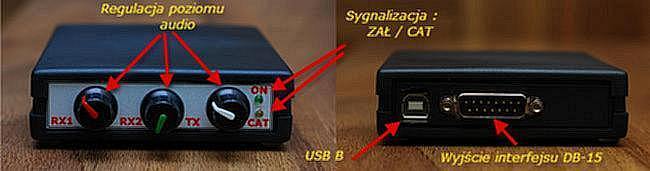

Poniższy rysunek pokazuje schemat blokowy interfejsu oraz widok płytki drukowanej interfejsu musb1017 wewnątrz obudowy. Na zdjęciu są zaznaczone układy zworek konfigurujących pracę interfejsu. Również pokazuję ogólny widok interfejsu - elementy regulacji, sygnalizacji oraz gniazda z wyprowadzeniami sygnałów.
