Interfejsy CAT wg. SP3CHT

Konfiguracja interfejsu musb10xx

W dniu 29 lipca 2015 roku zainstalowałem Windows 10 PRO (64 bit) na moim komputerze. Wszystko działa jak należy.Sprawdziłem działanie MixW 3.11h oraz najnowszych wersji MMTTY i MMSSTV !!!.

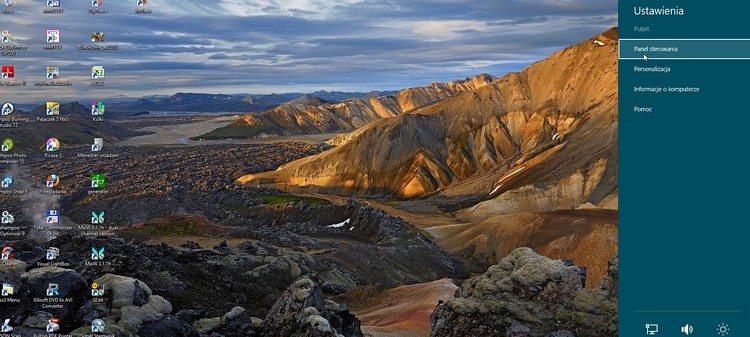

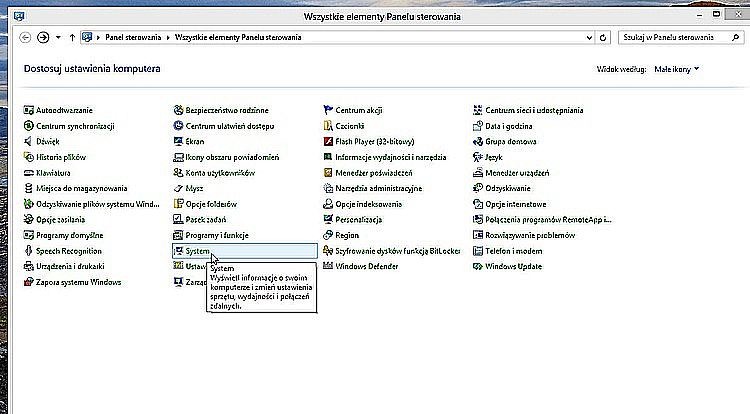

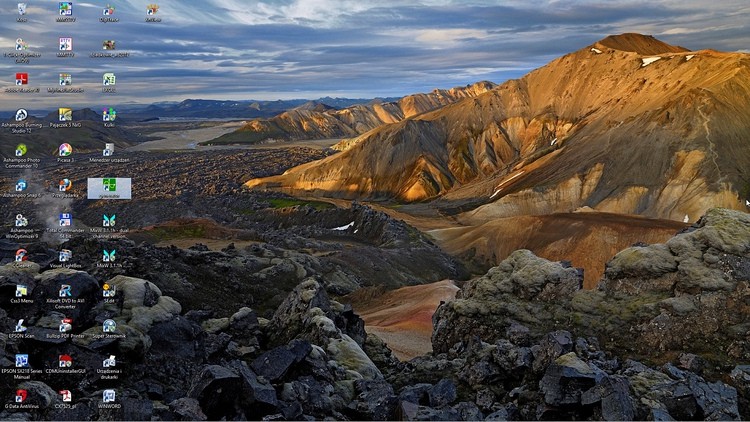

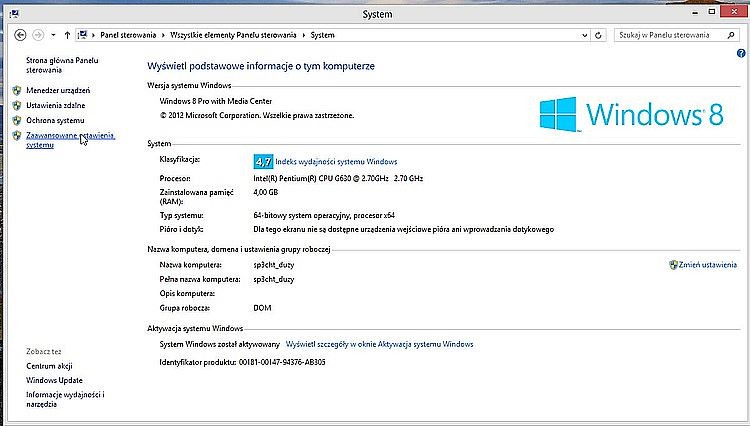

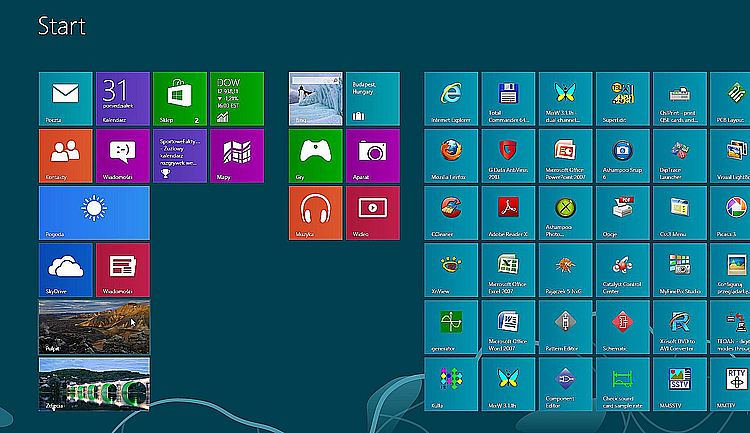

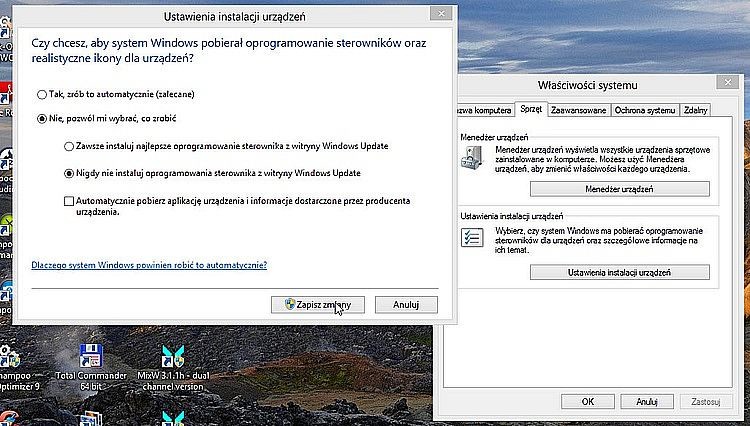

Ustawienie opcji instalacji sterowników dla Windows8. Poniższe obrazki pokazują jak ustawić parametry systemu aby przy instalacji sprzętu korzystać ze sterowników przygotowanych dla interfejsu (z płyty CD). Poniższe obrazki pokazują sytuację po przejściu z ekranu "kafelkowego" do "Pulpitu" !!!! . W przypadku aktualizacji do Windows8.1 można ustawić wyświetlenie "Pulpitu" jako pierwszy element.

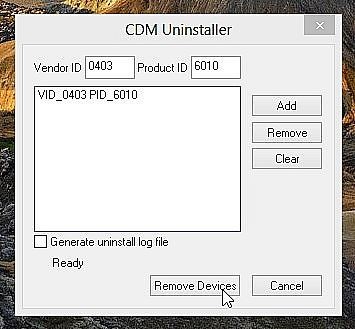

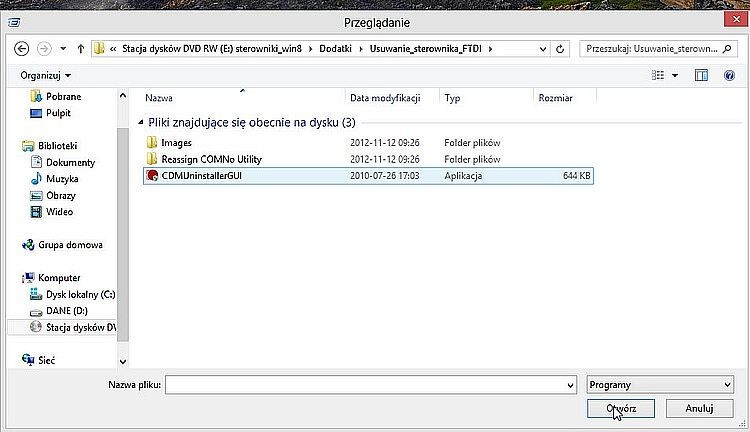

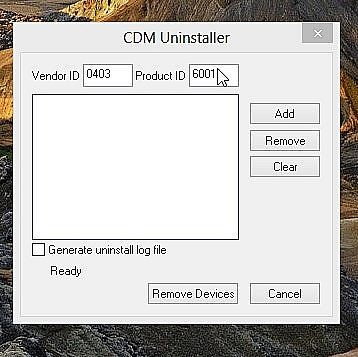

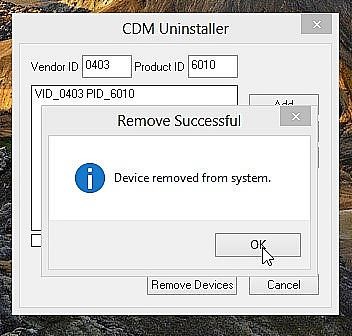

Przypominam o zastosowaniu programu do "czyszczenia rejestru - CDMUninstaller" przed instalacją interfejsu !!!

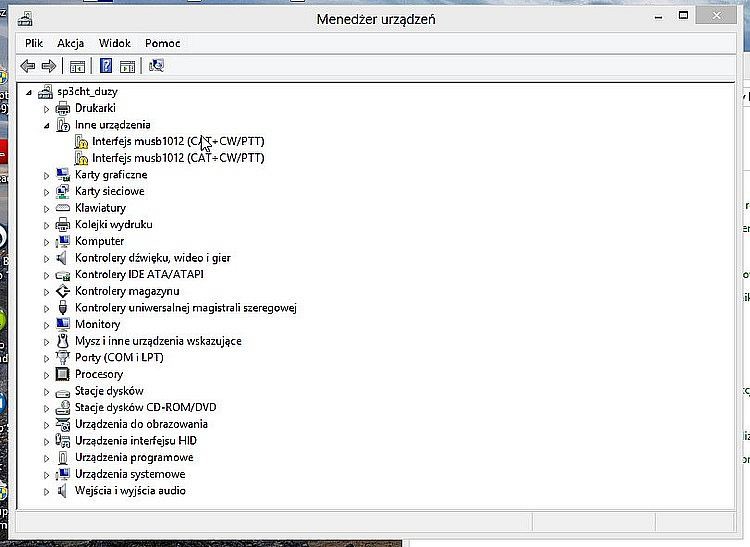

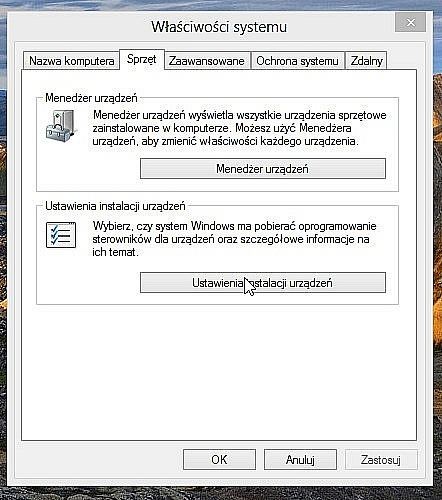

efekt ustawień w zakładce sprzęt panelu sterowania

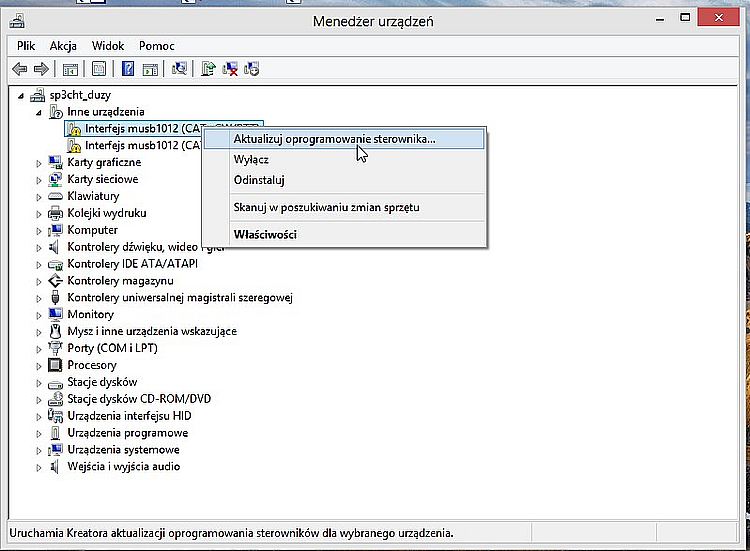

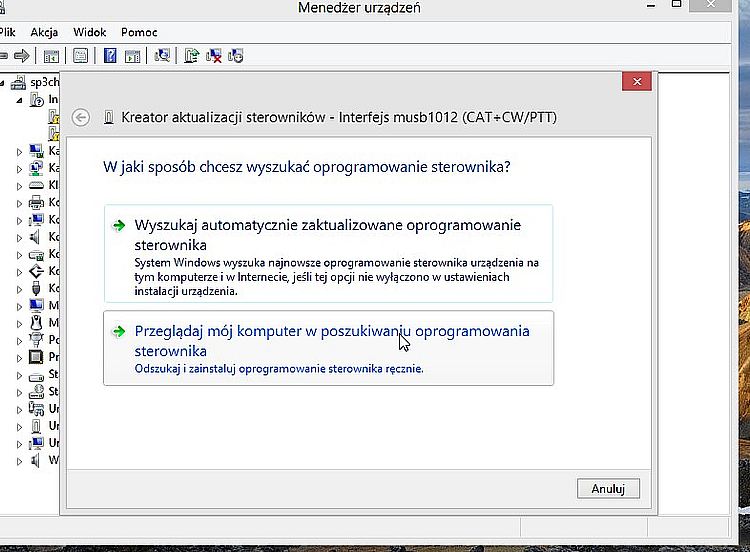

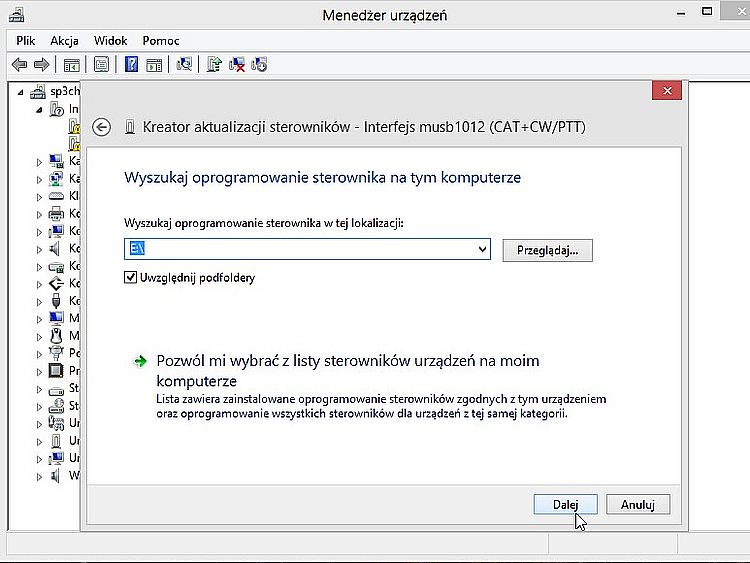

prawym klawiszem myszki zaznaczamy opcję aktualizacji

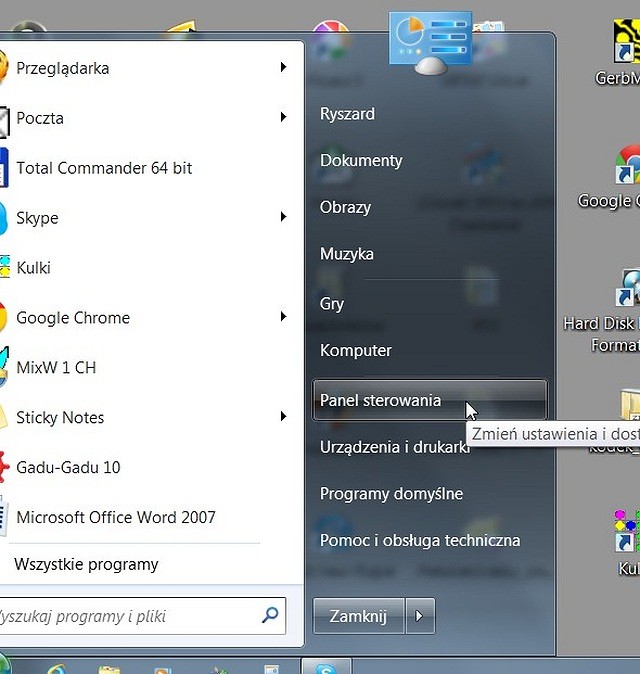

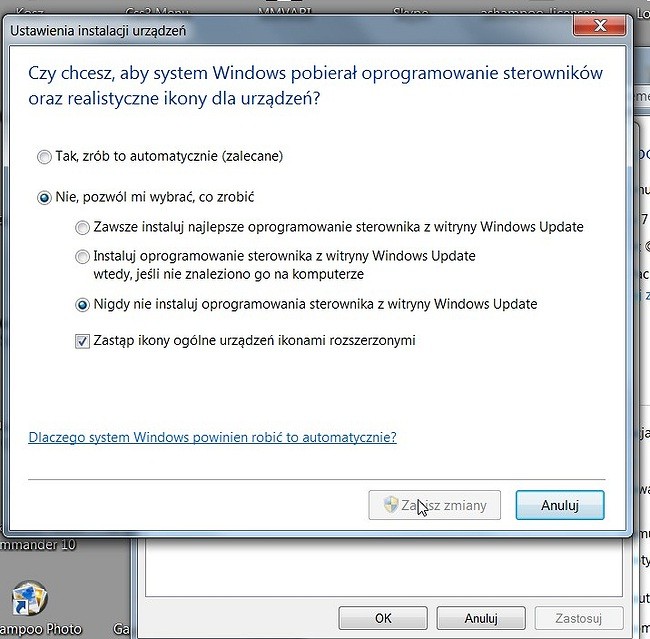

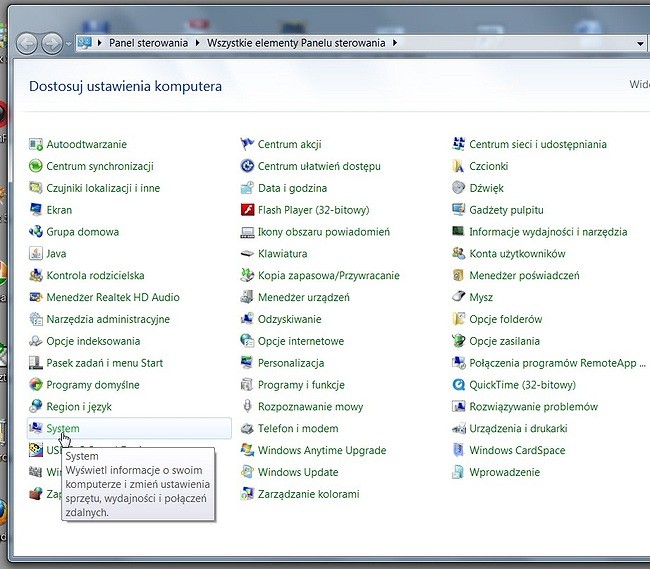

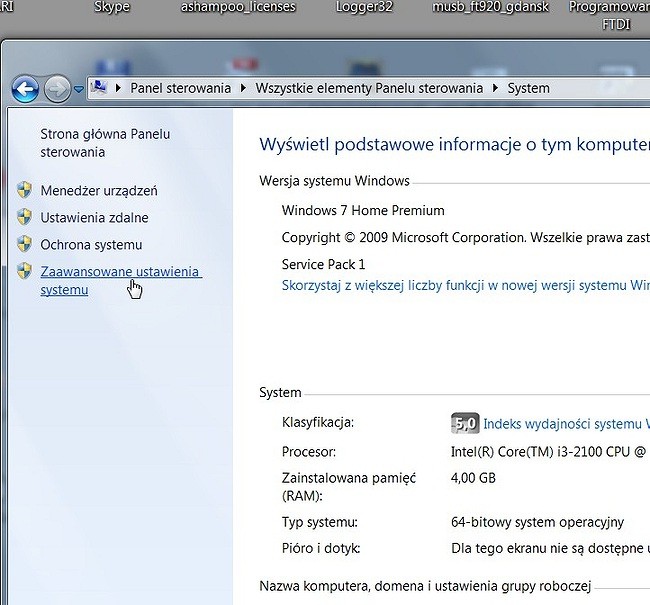

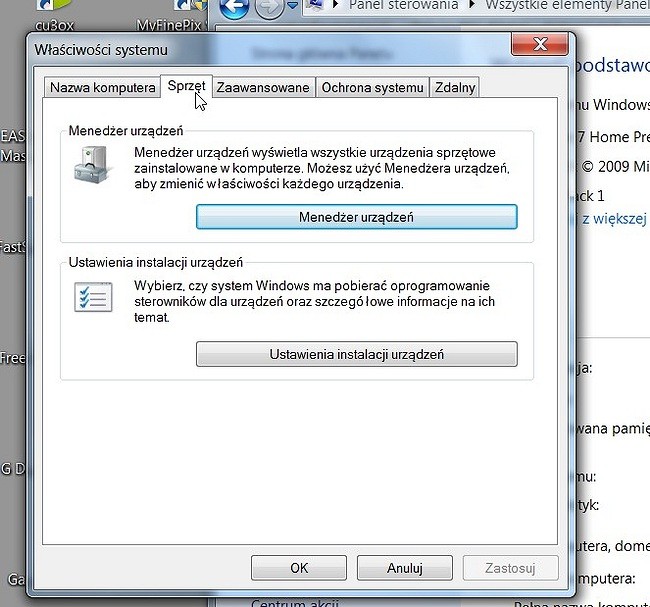

Ustawienie opcji instalacji sterowników dla Windows7. Poniższe obrazki pokazują jak ustawić parametry systemu aby przy instalacji sprzętu korzystać ze sterowników przygotowanych dla interfejsu (z płyty CD). Przypominam o zastosowaniu programu do "czyszczenia rejestru - CDMUninstaller" przed instalacją interfejsu !!!

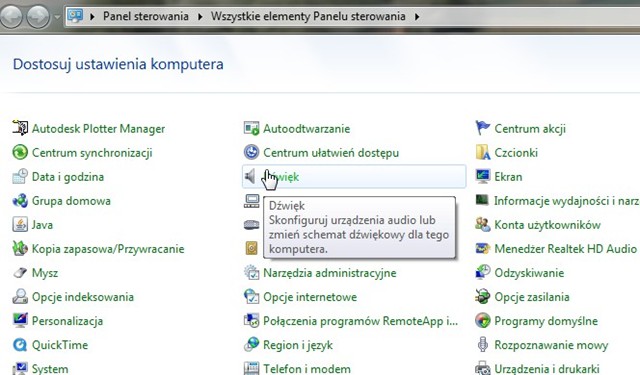

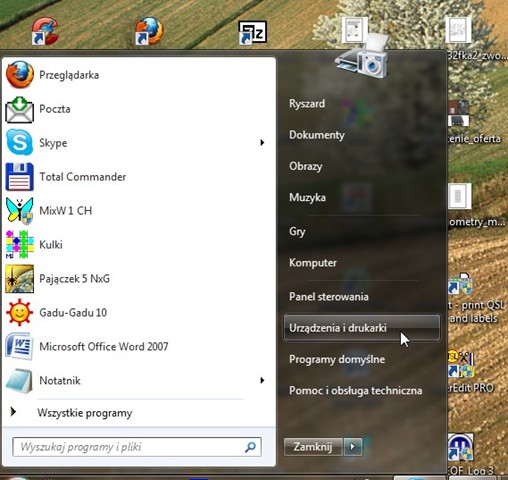

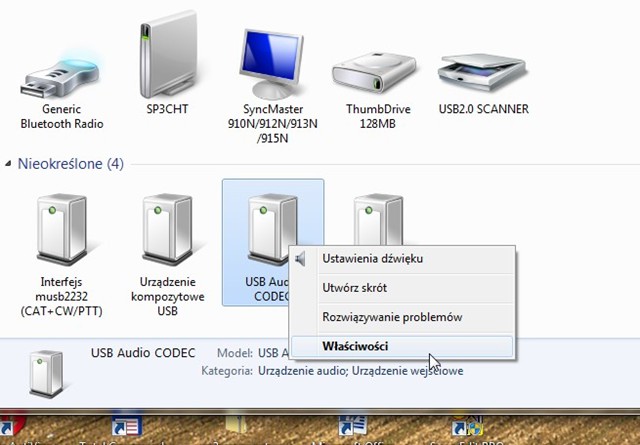

Opis ustawień karty dźwiękowej interfejsu (USB Audio System/USB Audio CODEC) w systemach
Windows XP i Windows7 oraz konfiguracja wirtualnych portów interfejsu. Poniżej można się zapoznać
z obrazkami pokazującymi konfigurację kodeka w systemach : Windows XP, Windows7, 8.1 oraz Windows 10.

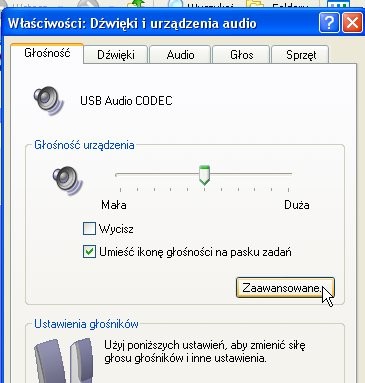

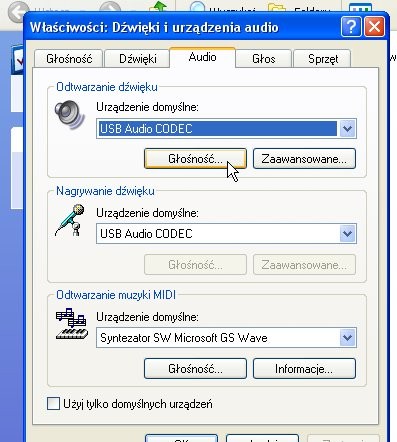

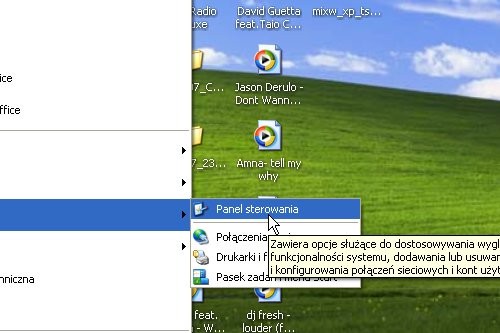

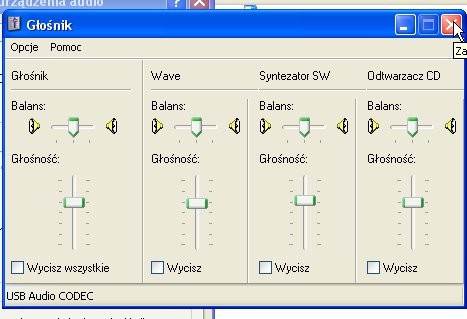

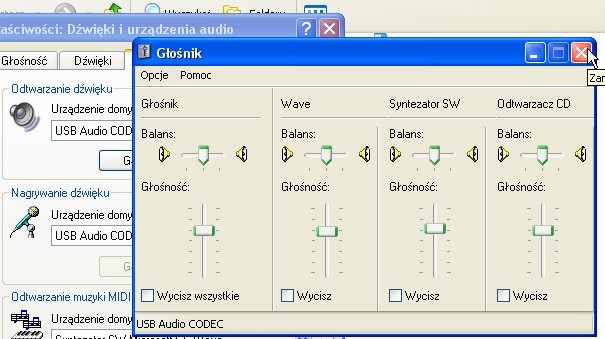

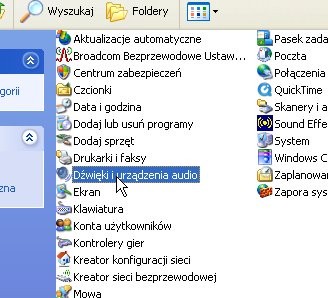

Dla Windows XP :

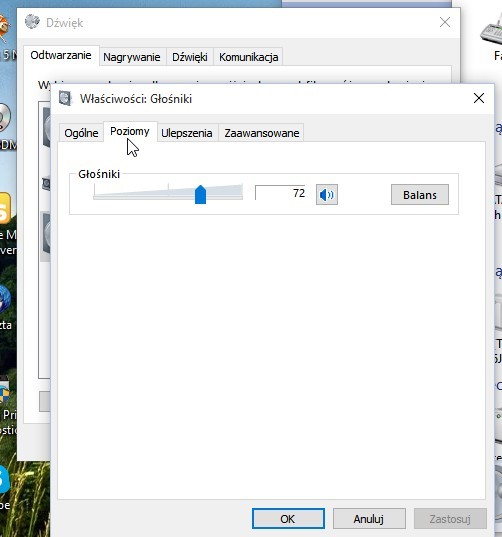

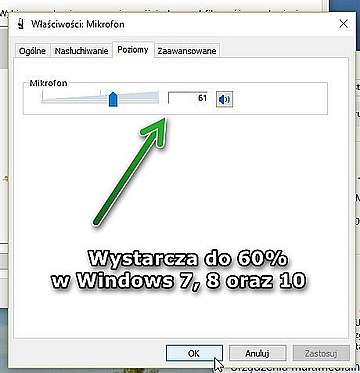

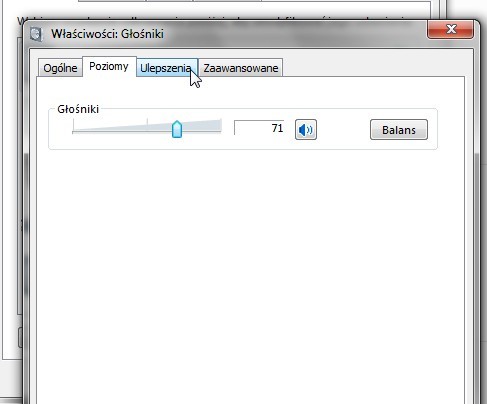

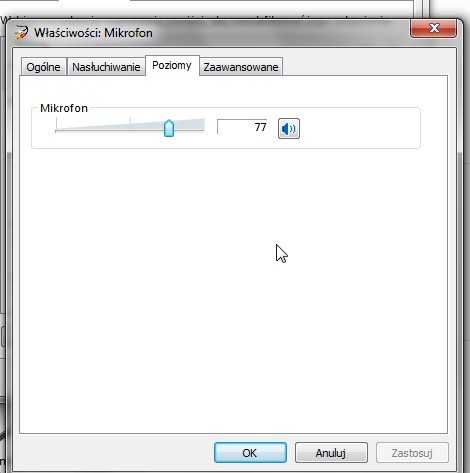

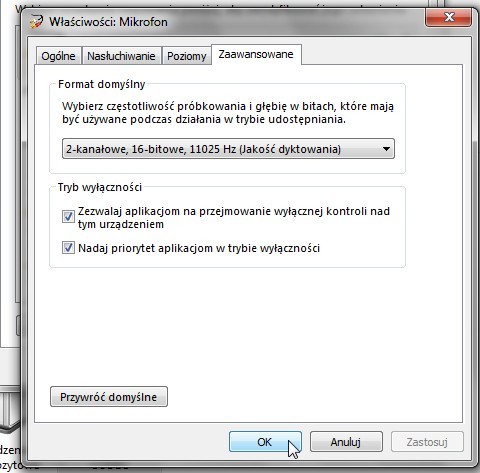

!!! UWAGA !!! dla Windows 7, 8 i 10 ustawiać "wzmocnienie" kodeka audio w systemie
(USB Audio System lub USB Audio CODEC) na poziomie około 60% jak na poniższym obrazku:

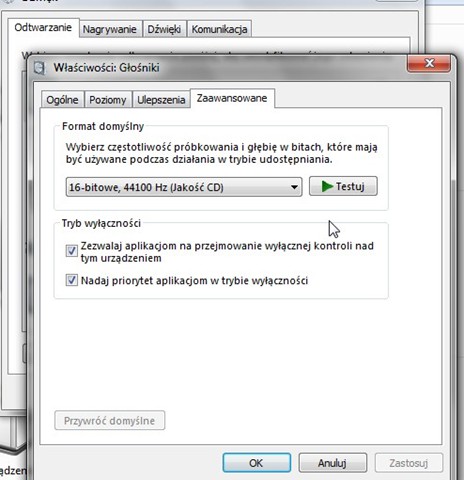

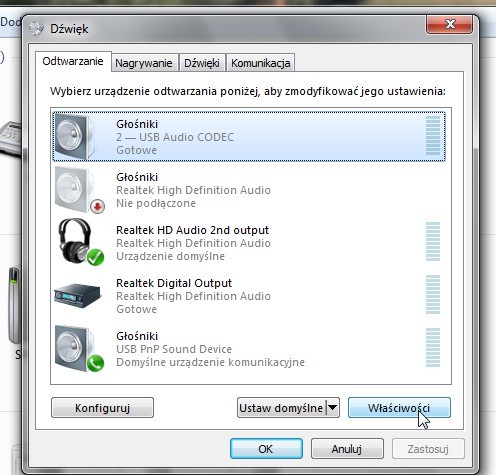

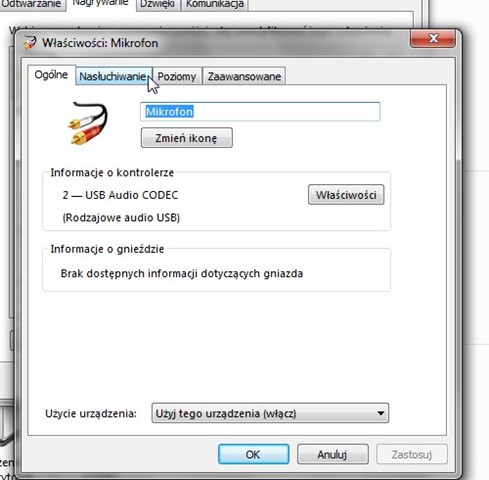

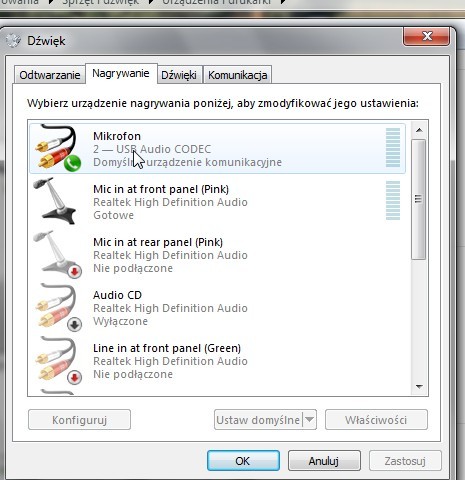

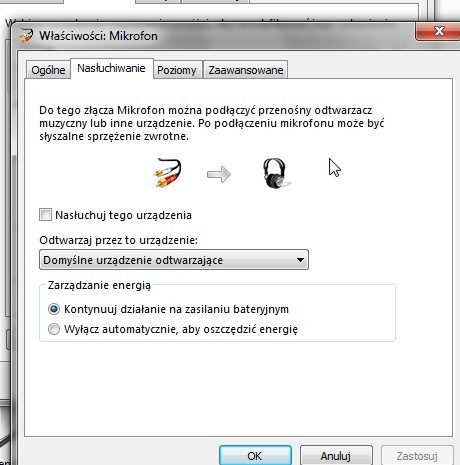

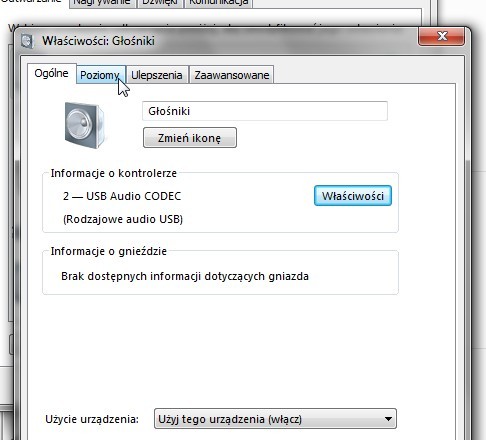

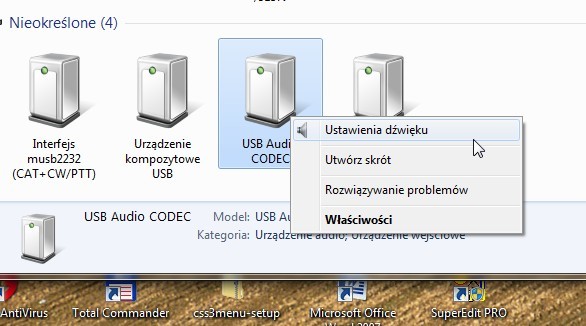

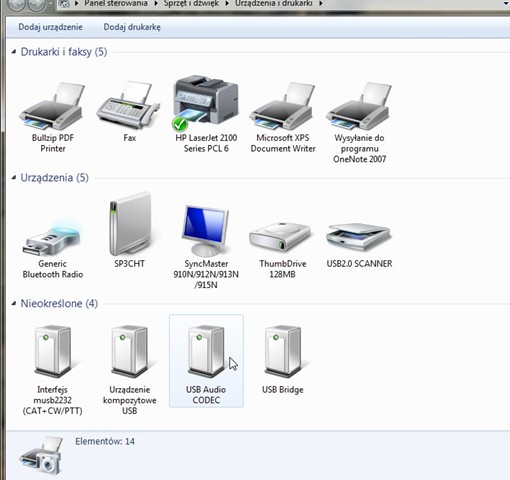

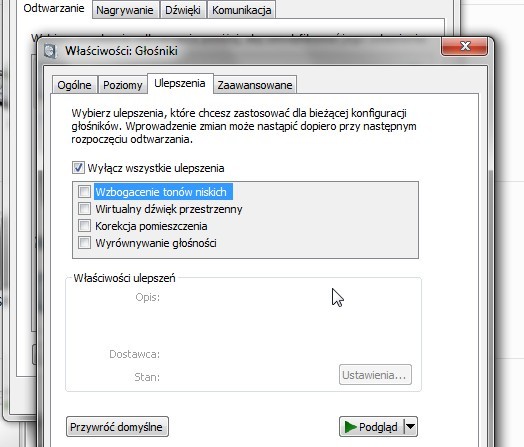

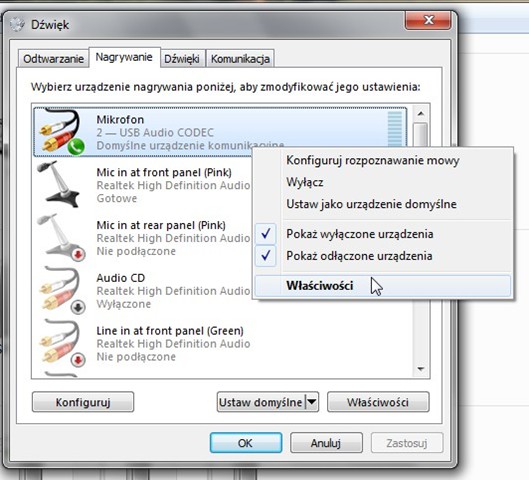

Dla Windows7, 8.1 :

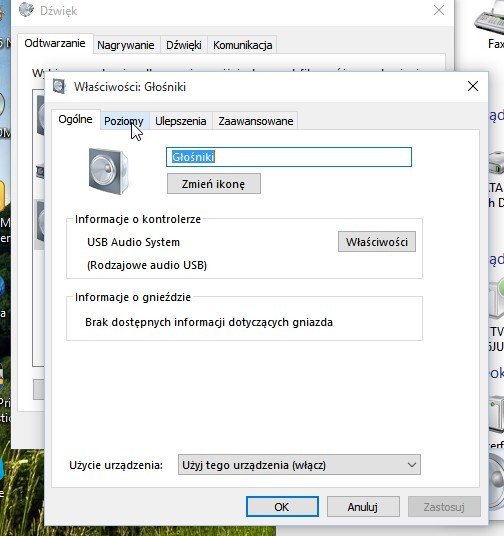

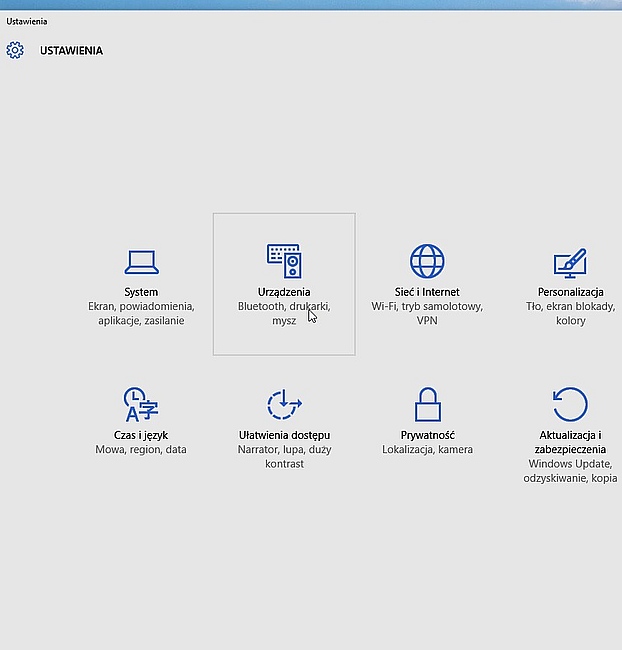

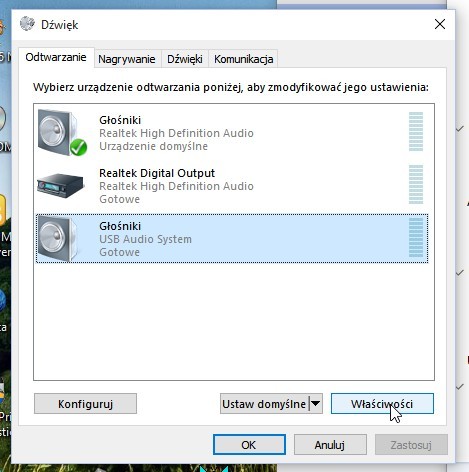

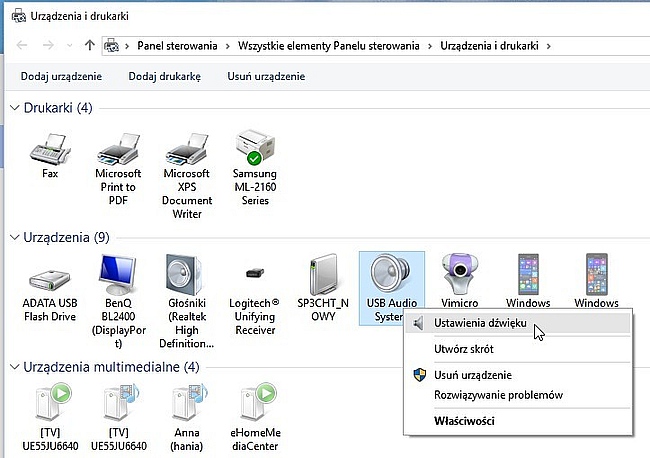

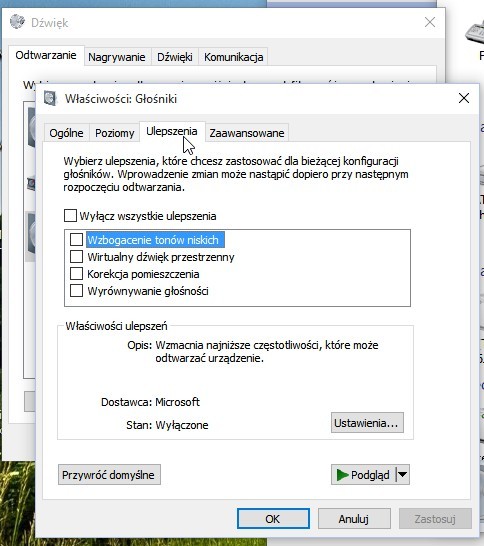

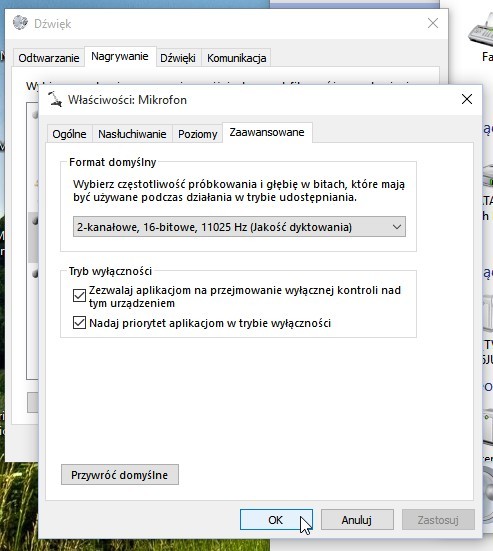

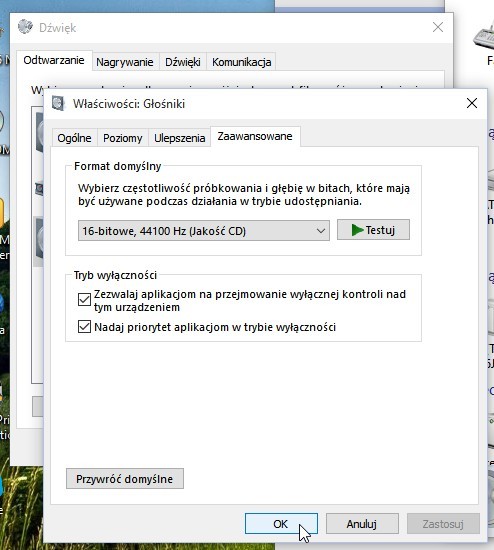

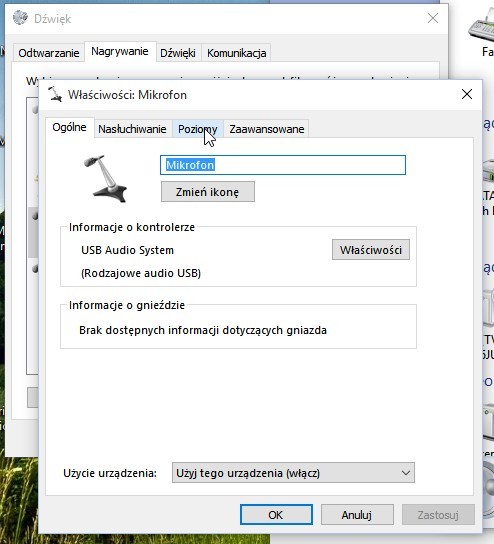

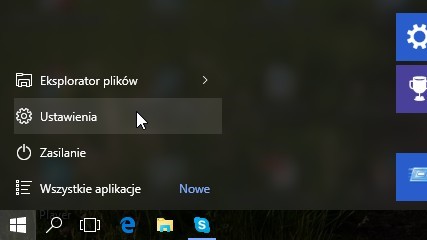

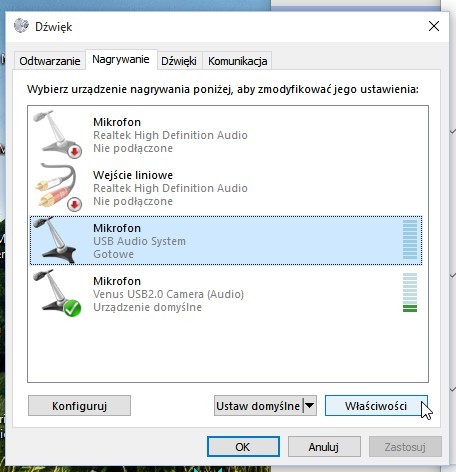

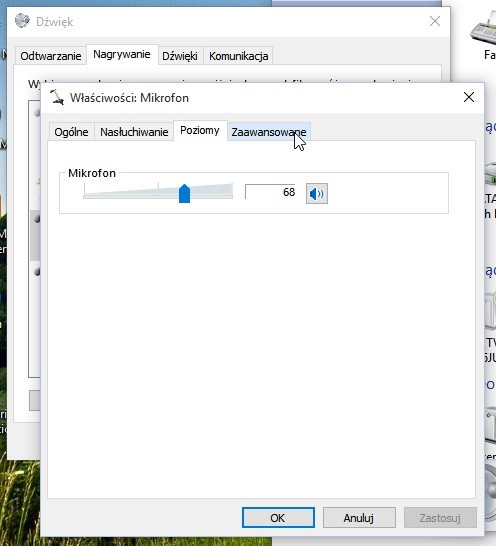

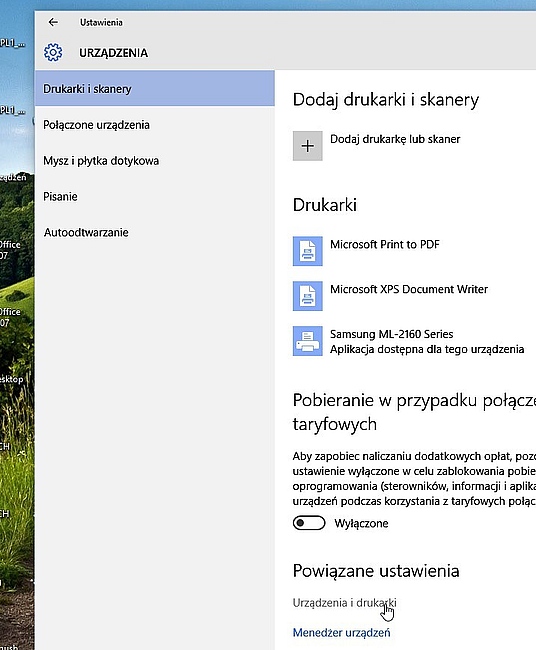

Dla Windows 10 :

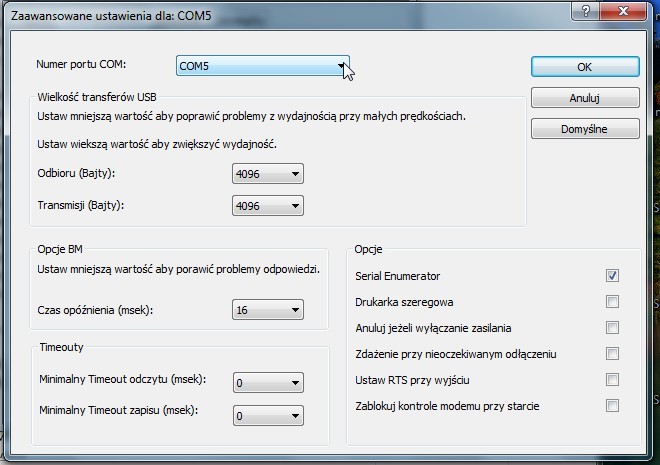

Zmiana numeru portu w systemie.

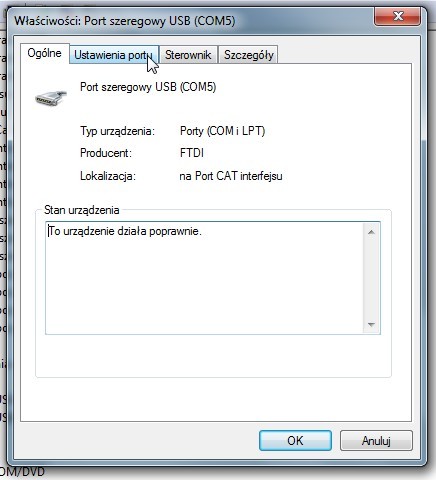

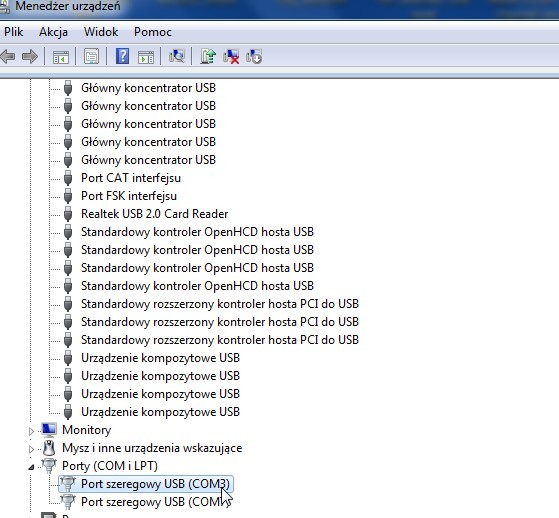

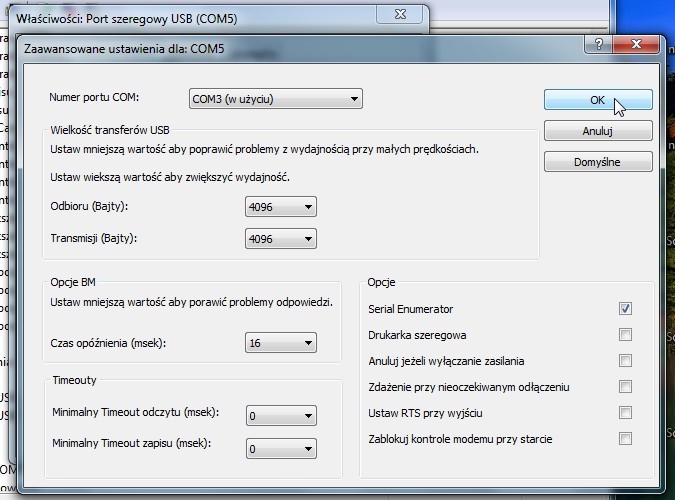

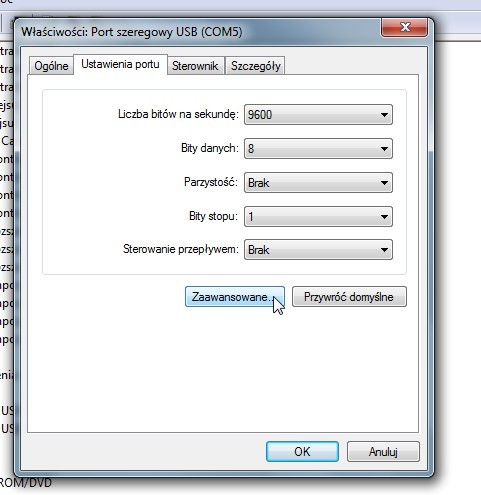

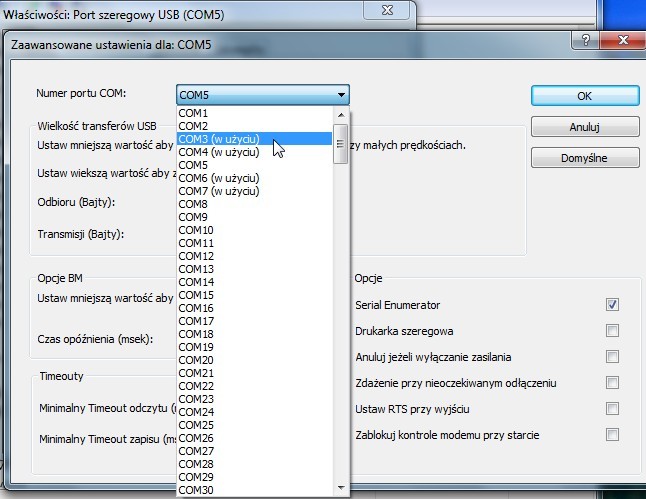

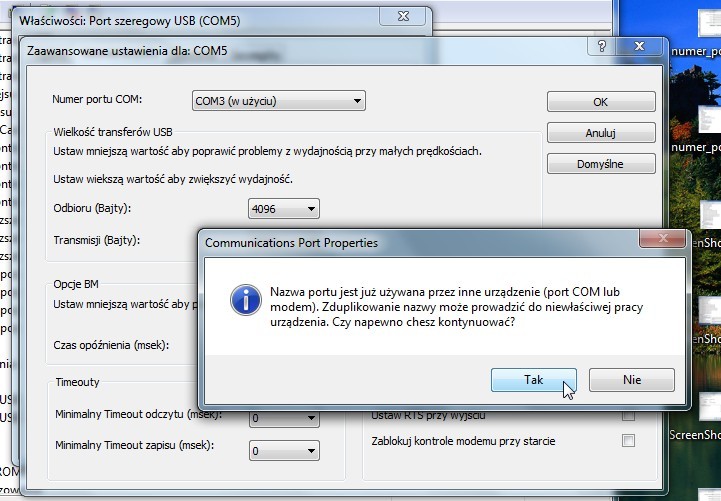

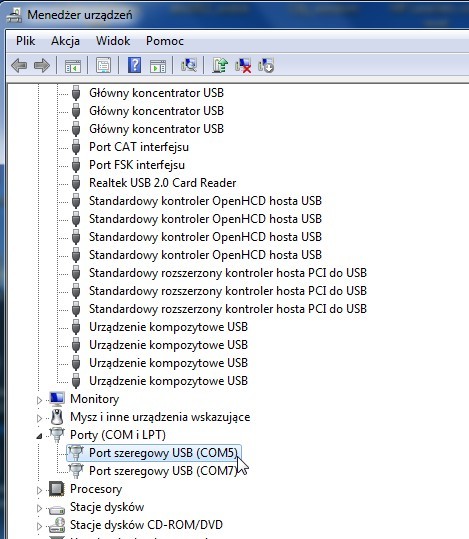

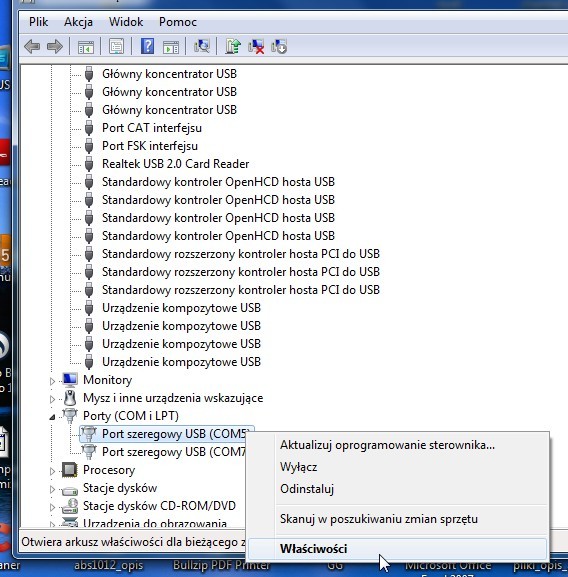

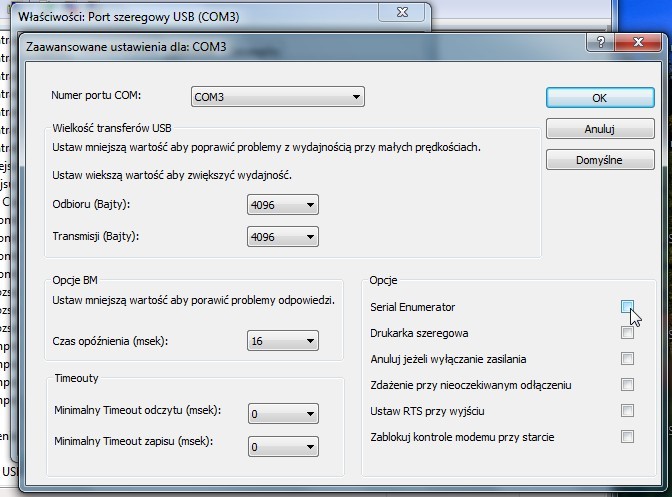

W związku z pytaniami użytkowników interfejsu podaję sposób ręcznej zmiany numeru portu. Podaję na przykładzie mojego komputera , gdzie port CAT interfejsu został zainstalowany na porcie o numerze 5 a ja chcę zmienić jego numer na 3. Operacje wykonujemy w okienku "menedżera urządzeń - Panelu sterowania". Po wykonaniu pokazanych na poniższych obrazkach czynności i restarcie komputera zmiany są takie jakie chcieliśmy (przy okazji usuwamy zaznaczenie "serial enumerator" przy porcie).

Poniżej obrazki wyjaśniające "konfigurację" za pomocą zworek funkcji linii DTR oraz RTS portów interfejsu.
Po instalacji w systemie Windows pojawiają się dwa porty szeregowe (COM). Są to : "Port CAT Interfejsu/Serial Port A oraz "Port FSK Interfejsu/Serial Port B. Pierwszy z portów jest "sprzętowo" wykorzystany do komunikacji CAT (linie TxD oraz RxD. Wyjście TxD drugiego z portów jest wykorzystane do sterowania portem FSK transceivera. Linie DTR i RTS można poprzez ustawienie zworek interfejsu "przypisać" do funkcji sterowania PTT CW TRX. Taki sposób pozwala poprzez odpowiednie ustawienia współpracę z różnymi programami krótkofalarskim. Poniżej pokazuję obrazek z opisem zworek i funkcji im przypisanych.

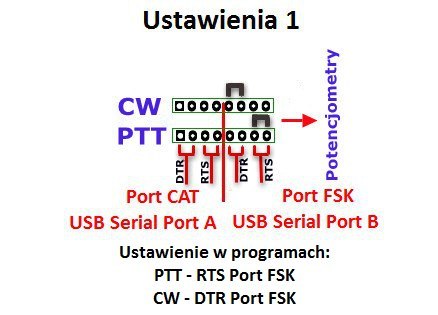

Ustawienia 1 :

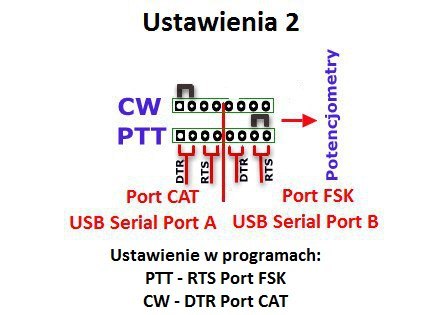

Ustawienia 2 :

Poniżej parę plików w formacie "pdf" na temat podstawowej konfiguracji różnych programów z moim interfejsem.
W miarę możliwości będę dodawał kolejne pozycje.

Konfiguracja HRD 5.21 w Windows XP

Konfiguracja HRD 5.21 w Windows 7

Konfiguracja dla Win - Test i MMTTY

Konfiguracja Logger32

Konfiguracja UR5EQF

Konfiguracja Fldigi - Windows8

Pozdrawiam tą drogą wszystkich miłośników emisji cyfrowych.

Ryszard Kaczmarek SP3CHT
